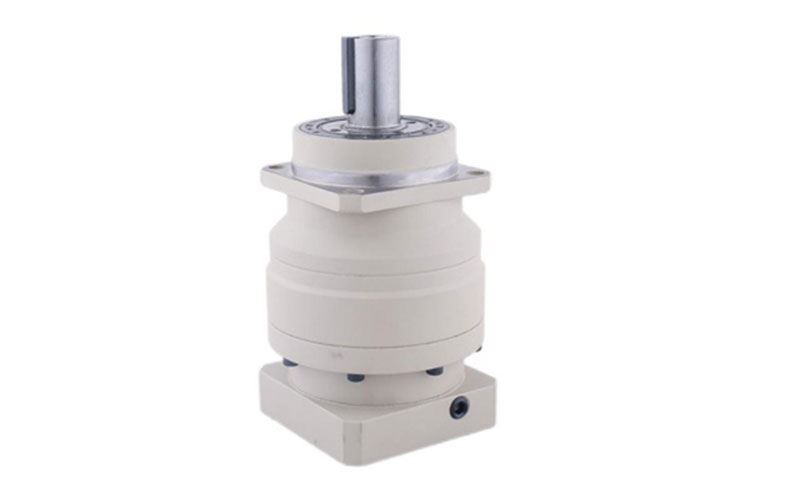

Reductor planetario de engranaje helicoidal ZRS

Reductor planetario de engranaje helicoidal ZRS

Aplicaciones
  • Equipos de impresión
  • Máquinas de corte por láser
Solicite un presupuesto Descargar PDF
Características
  • El reductor planetario viene con rodamientos rígidos de rodillos cónicos en el extremo de salida, lo que permite una alta capacidad de carga.
  • La holgura de retorno es inferior a 3 minutos de arco, lo que garantiza un posicionamiento de alta precisión.
  • Con alta rigidez, alto par y bajo nivel de ruido.
  • El reductor puede equiparse con servomotores de varias marcas, lo que le permite tener una amplia gama de aplicaciones.
Especificaciones
Unidad: mm
Especificaciones Número de etapas Relación de transmisión 060ZRS 075ZRS 100ZRS 140ZRS
Par nominal de salida N.m 1 3 55 130 208 342
4 50 140 190 542
5 60 160 330 650
6 55 150 310 600
7 50 140 300 550
8 45 120 260 500
9 40 100 230 450
10 40 100 230 450
2 15 55 130 208 342
20 50 140 290 542
25 60 160 330 650
30 55 150 310 600
35 50 140 300 550
40 45 120 260 500
45 40 100 230 450
50 60 160 330 650
60 55 150 310 600
70 50 140 300 550
80 45 120 260 500
90 40 100 230 450
100 40 100 230 450
Máx. par instantáneo  N.M  1,2 3~100 3 veces el par de salida
Max. fuerza radial N 1,2 3~100 2800 4900 7000 11000
Max. fuerza axial N 1,2 3~100 3500 7500 9000 18000
Distancia de retorno arcmin  1 3~10 ≤3 ≤3 ≤3 ≤3
2 15~100 ≤5 ≤5 ≤5 ≤5
Max. velocidad de salida min-1 1,2 3~100 4500 4500 4500 4500
Velocidad de entrada recomendada min-1  1,2 3~100 3000 3000 3000 3000

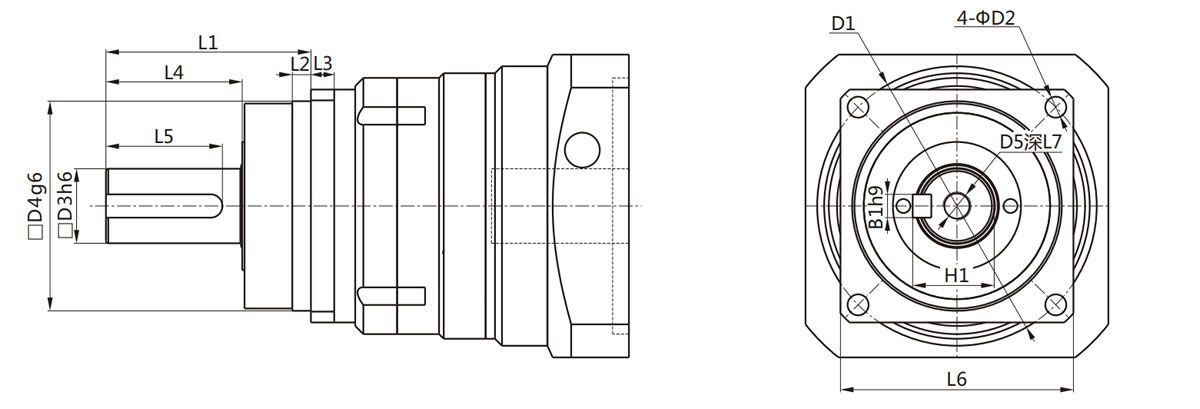

Especificaciones
