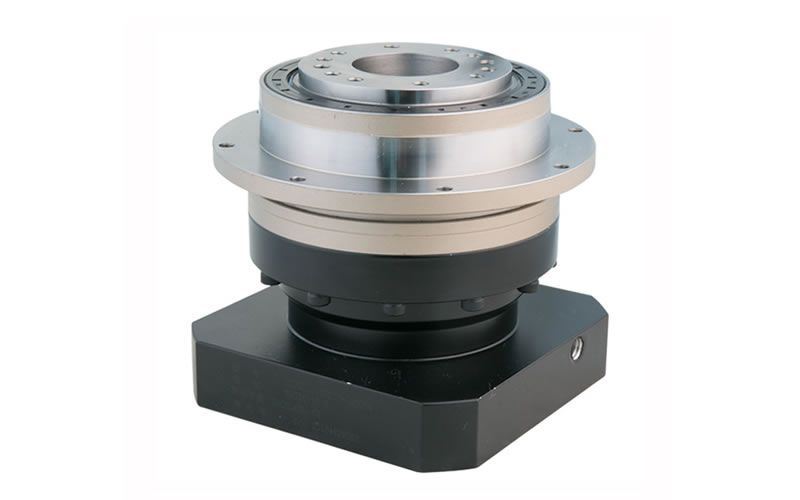

Reductor planetario de engranaje helicoidal HD

Reductor planetario de engranaje helicoidal HD

Aplicaciones
  • CNC (Torno de control numérico por ordenador) con torretas
  • Máquinas de corte por láser
  • Equipos de guías circulares
Solicite un presupuesto

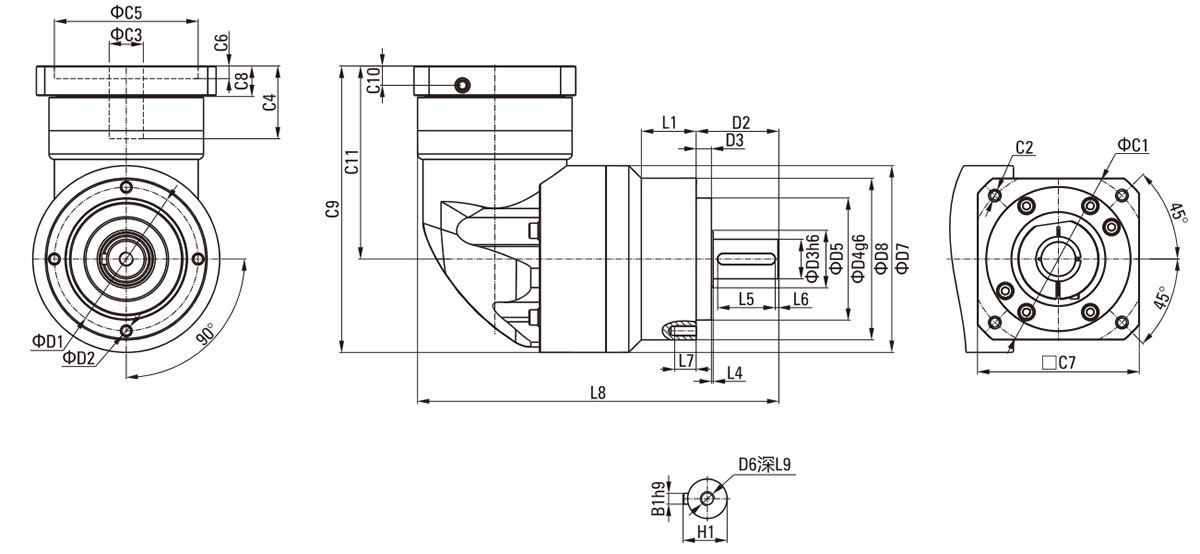

Especificaciones
Unidad: mm
Modelo 60AF 90AF 120AF 160AF
Número de etapas 1 2 1 2 1 2 1 2
Longitud total L1 116 126 151 165.5 196 207 284.5 323
Longitud del cuerpo L3 57 67 77.3 91.8 93 104 131.5 170
Salida
Longitud del eje desde la salida L4 35 40 55 87
Longitud del eje de la espiga L5 30.5 36 50 80
Longitud clave L6 25 28 40 70
Distancia desde el extremo del eje L7 2.5 4 5 5
Longitud de la espiga L8 3 3 4 5
Espesor de la brida de salida L11 8 10 16 15
Diámetro del eje de salida D4 φ14h7 φ20h7 φ25h7 φ40H7
Diámetro de la raíz del eje D5 φ20 φ30 φ40 φ45
Diámetro de la espiga D6 φ50h7 φ80h7 φ110h7 φ130H7
Diámetro del cuerpo D7  φ61 φ90 φ115 φ160
Círculo de agujero D8 φ70 φ100 φ130 φ185/φ200
Orificio de montaje D9 φ5.5 φ6.5 φ8.5 φ11/φ13.5
Círculo de agujero D10 62 90 115 160/175
Ancho clave B1 5 6 8 12
Altura clave H1 16 22.5 28 43
Orificio del tornillo central G3 M5X15 M6X18 M10X22 M12X25
Entrada
Longitud de la brida del motor L2 24 33.7 48 66
Longitud del eje del motor L9 30 40 58 79
Profundidad de ubicación del motor L10 10 10 10 10
Círculo de agujero D1 φ70 φ90 φ145 φ200
Diámetro de la espiga D2 φ50G7 φ70G7 φ110G7 φ114.3G7
Diámetro del eje de entrada D3 ≤14G7 ≤19G7 ≤24G7 ≤35G7
Rosca de montaje × profundidad G1 M4X10 M5X12 M8X21 M12X25
Brida de entrada Q3 60 80 130 175
Especificaciones
Especificaciones
