- Reductor planetario de engranaje helicoidal

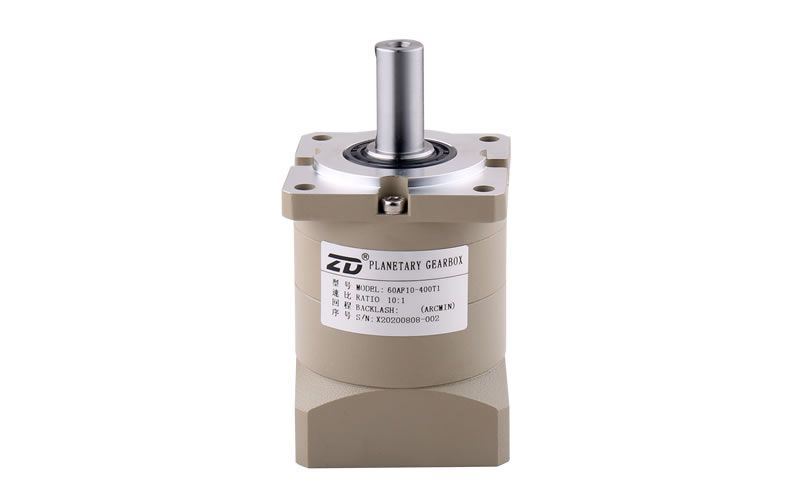

- Reductor planetario de engranaje helicoidal AF

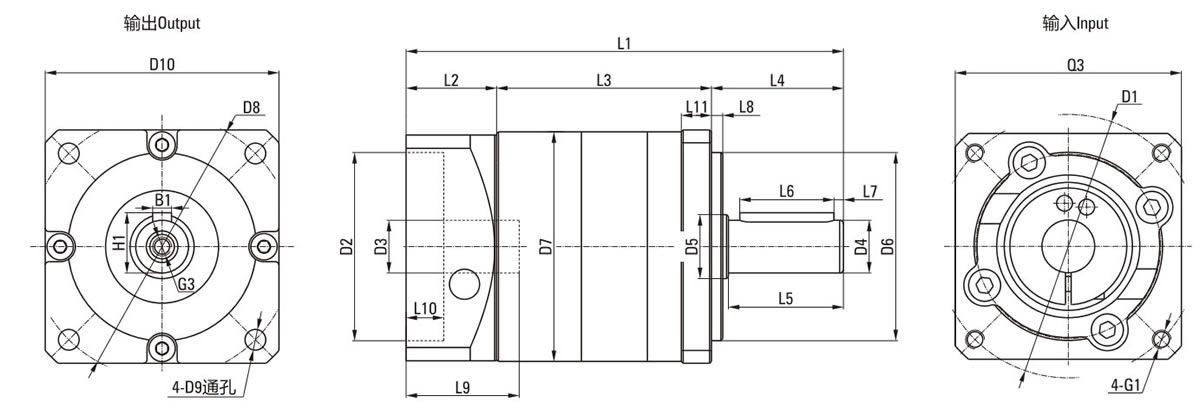

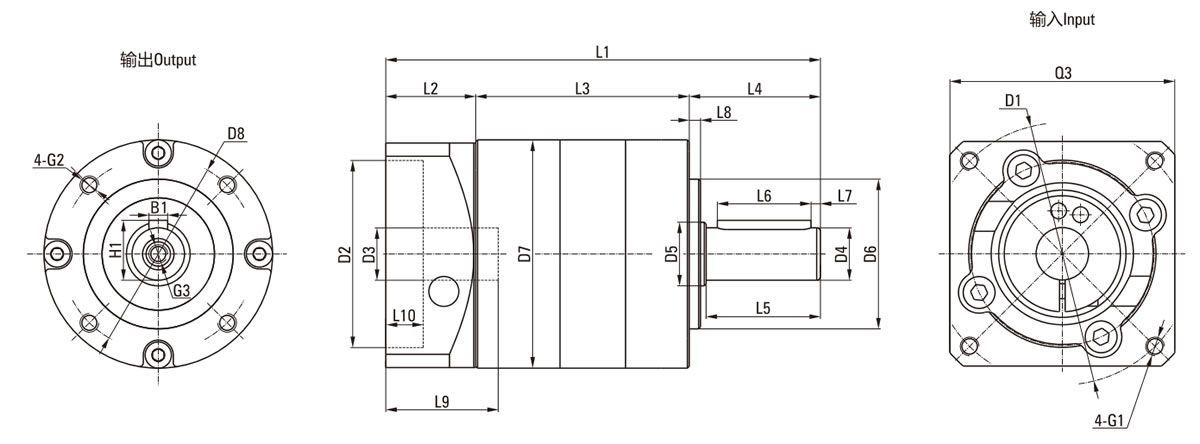

| Modelo | ||||||||
| Número de etapas | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
| Longitud total L1 | 116 | 126 | 151 | 165.5 | 196 | 207 | 284.5 | 323 |
| Longitud del cuerpo L3 | 57 | 67 | 77.3 | 91.8 | 93 | 104 | 131.5 | 170 |
| Salida | ||||||||
| Longitud del eje desde la salida L4 | 35 | 40 | 55 | 87 | ||||
| Longitud del eje de la espiga L5 | 30.5 | 36 | 50 | 80 | ||||
| Longitud clave L6 | 25 | 28 | 40 | 70 | ||||
| Distancia desde el extremo del eje L7 | 2.5 | 4 | 5 | 5 | ||||
| Longitud de la espiga L8 | 3 | 3 | 4 | 5 | ||||
| Espesor de la brida de salida L11 | 8 | 10 | 16 | 15 | ||||
| Diámetro del eje de salida D4 | φ14h7 | φ20h7 | φ25h7 | φ40H7 | ||||
| Diámetro de la raíz del eje D5 | φ20 | φ30 | φ40 | φ45 | ||||
| Diámetro de la espiga D6 | φ50h7 | φ80h7 | φ110h7 | φ130H7 | ||||
| Diámetro del cuerpo D7 | φ61 | φ90 | φ115 | φ160 | ||||
| Círculo de agujero D8 | φ70 | φ100 | φ130 | φ185/φ200 | ||||
| Orificio de montaje D9 | φ5.5 | φ6.5 | φ8.5 | φ11/φ13.5 | ||||
| Círculo de agujero D10 | 62 | 90 | 115 | 160/175 | ||||
| Ancho clave B1 | 5 | 6 | 8 | 12 | ||||
| Altura clave H1 | 16 | 22.5 | 28 | 43 | ||||
| Orificio del tornillo central G3 | M5X15 | M6X18 | M10X22 | M12X25 | ||||
| Entrada | ||||||||
| Longitud de la brida del motor L2 | 24 | 33.7 | 48 | 66 | ||||
| Longitud del eje del motor L9 | 30 | 40 | 58 | 79 | ||||
| Profundidad de ubicación del motor L10 | 10 | 10 | 10 | 10 | ||||
| Círculo de agujero D1 | φ70 | φ90 | φ145 | φ200 | ||||
| Diámetro de la espiga D2 | φ50G7 | φ70G7 | φ110G7 | φ114.3G7 | ||||
| Diámetro del eje de entrada D3 | ≤14G7 | ≤19G7 | ≤24G7 | ≤35G7 | ||||
| Rosca de montaje × profundidad G1 | M4X10 | M5X12 | M8X21 | M12X25 | ||||
| Brida de entrada Q3 | 60 | 80 | 130 | 175 | ||||
